所有传感器元件均由用于热保护的弹性树脂保护。

M60-3 PVDF 压力传感器

M60-3 PVDF 压力传感器应用
•气体实验
•理想地安装在减震管中（用于端壁，M100-1）
•带KIAG连接器
•不包括单独的电缆，条款800-200-1
•尺寸与奇石乐603B相同
•墙壁安装套件，条款-没有。100-290-1
•需要电荷放大器Müller MCPA 10或奇石乐



M60-3 PVDF 压力传感器技术参数：
上升时间： 60纳秒
感应直径： 3毫米
外径： 5.5毫米
灵敏度： 4 pC/bar
电缆： KIAG M4x0.35 Sep. 2 m电缆

M60-3L PVDF 压力传感器

M60-3L PVDF 压力传感器应用
•与M60-3相同的传感器，但也适用于液体和超声波，
•液体中的爆炸波
•使用直接防水电缆
•头部与M60-3相同
•在短脉冲的情况下，直接连接到具有1 MOhm输入的记录仪
•如果更长的压力波或更长的电缆延伸，则需要电荷放大器MCPA 10



M60-3L PVDF压力传感器技术参数：
上升时间： 60纳秒
感应直径： 3毫米
外径： 5.5毫米
灵敏度： 4 pC/bar
电缆： 含税 2 m电缆，防水


M60-1L PVDF压力传感器

M60-1L PVDF压力传感器应用
•气体中的实验
•爆炸室的理想选择，可使其正面朝向冲击波
•热保护持续80至100 ms
•使用电荷放大器MCPA 10
•壁挂式，第100-290-3条
•不包括电缆，第800-200条-1



M60-1L PVDF压力传感器技术参数：
上升时间： 40纳秒
感应直径： 1毫米
外径： 2.5毫米
灵敏度： 0.4 pC/bar
电缆： 含税 2 m电缆


M60-1L-M3 PVDF压力传感器

M60-1L-M3 PVDF压力传感器应用
•在气体或液体中进行实验
•使用直接防水电缆
•具有M3螺纹，可轻松直接安装在墙壁中
•橡胶O型圈提供紧密连接
•应用类似于M60-3L



M60-1L-M3 PVDF压力传感器技术参数：
上升时间： 40纳秒
感应直径： 1毫米
外径： M3
灵敏度： 0.4 pC/bar
电缆： 含税 2 m电缆




M60 PVDF压力传感器，Muller M60压力传感器通用技术参数：

范围：	-20至400 bar（-2至40 MPa）
上升时间：	40-100 ns
带宽：	高达15 MHz）
灵敏度：	M60-3：约5.0 pC/bar
带宽：	高达15 MHz）
灵敏度：	M60-3：约5.0 pC /巴和M60-1L：约0.4 pC /巴
校准 ：	稳态冲击管校准高达10 bar。
灵敏度直径：	M60-3：3.0毫米
校准 ：	稳态冲击管校准高达10 bar。
灵敏度直径：	M60-3：3.0毫米＆M60-1 / M100-1：1.0毫米
极性：	负
容量：	约30 pF
阻抗：	>10¹°欧姆
敏感元素：	压电PVDF
温度范围：	-20至+ 65°C，稍高
住房：	不锈钢，敏感元件覆盖有弹性树脂
尺寸：
M60-3 / M100-1：	6.3毫米x 12毫米
M60-3L：	6.3 X 28毫米
M60-1L-M3：	M3 x 27毫米
M60-3：	1.4克
接头：
M60-3 / M100-1：	KIAG M4 x 0.35位置，电缆文章＃800-200-1
M60-3L，M60-1L类型：	带有2m防水电缆和BNC pos。

订货信息：
Article-No.: 100-200-1 Pressure Transducer M60-3 incl. separate 2 m cable
Article-No.: 100-200-2 Pressure Transducer M60-3C with water cooling system
Article-No.: 100-200-3 Pressure Transducer M60-3L with 2 m water tight cable
Article-No.: 100-201-1 Pressure Transducer M60-1L with 2 m cable and BNC pos.
Article-No.: 100-201-2 Pressure Transducer M60-1L-M3 with M3 thread, 2 m cable, BNC
Article-No.: 100-299-1 Surcharge for a stainless steel closed housing for M60-3 types
Article-No.: 100-290-1 Wall Mounting Set for M60-3 and M60-3L
Article-No.: 100-290-2 Wall Mounting Set for the water-cooled M60-3C
Article-No.: 100-290-3 Adapter for M60-3 Wall Mounting Set for M60-1L w/o thread
Article-No.: 800-200-1 KIAG M 4 connection cable, 2 m for M60-3

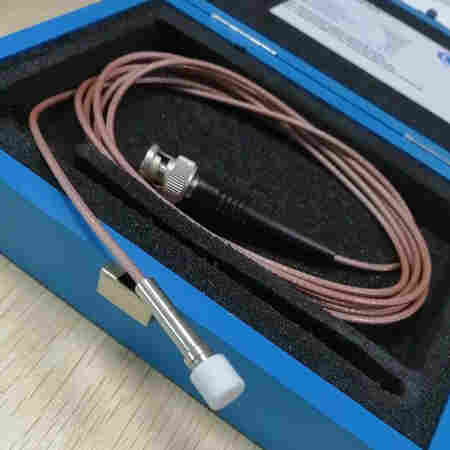

M60 PVDF压力传感器，Muller M60压力传感器实物图：
